CZWB110-EX 熱電阻輸入本安型隔離溫度變送器

本安型輸入與輸出隔離，抗干擾性強，信號類型和測量范圍可編程，橢圓安裝孔，可適配多種傳感器殼體。

通道數:

一進一出

輸入:

熱電阻PT100

熱電阻Cu50

熱電阻Cu100

輸出:

4~20mA(無源)

供電電壓:

回路供電

型號: CZWB110-EX

品牌 chenzhu/辰竹

产品说明

圖示

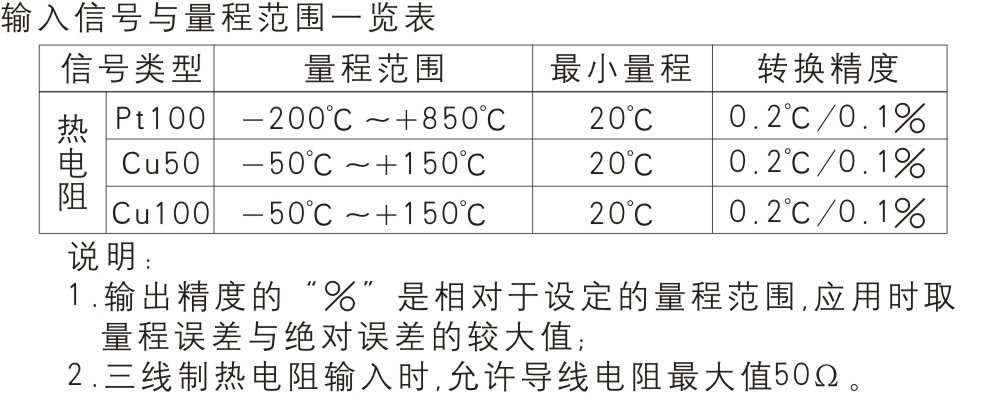

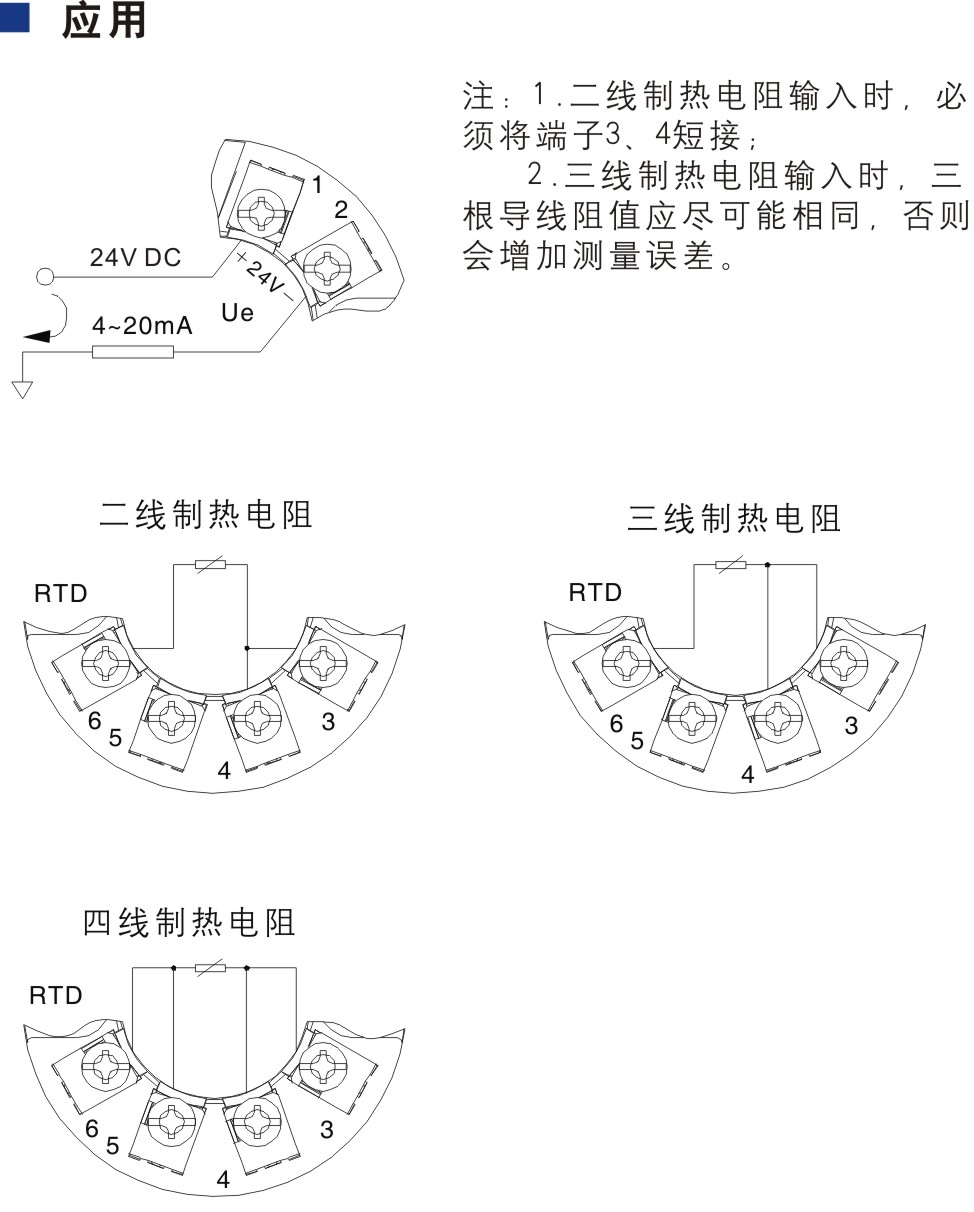

尺寸圖	應用圖	說明圖

產品特征

特征

本安型

基本參數

通道數	1
溫度漂移	0.01%F.S./℃
響應時間	1s達到最終值的90%
絕緣強度	1500V AC,1分鐘(輸入、輸出之間)
絕緣電阻	≥100MΩ；500V DC(輸入、輸出之間)
電磁兼容性	符合IEC 61326-1(GB/T 18268)
防爆標志	Ex ia ⅡCT4/T6 Ga
重量	約45g
適用場所	0區;1區;2區;IIA;IIB;IIC;T4;T6

輸入數據

輸入信號	熱電阻：Pt100,Cu50,Cu100;

輸出數據

輸出電流	4~20mA
電流輸出負載電阻	RL≤(Ue-12)/0.021Ω
報警指示	下限溢出報警，輸出電流3.8mA；上限溢出、斷線報警，輸出電流20.8mA；（注：斷線報警電流＜4mA或其他特殊要求,需定制)。

電源

供電電壓（Ue）	12～28V DC
供電方式	回路供電

尺寸

深度	46.6mm
寬度	25.0mm

外殼

材料	PC
防護等級	IP20
阻燃等級	UL94/V0
顏色	藍

產品認證

認證

防爆認證

認證標準

防爆認證

Ex ia ⅡCT4/T6 Ga 符合GB 3836.1、GB 3836.4、GB 3836.20

安全數據（EX）

最大輸出電壓Uo	8.5V(3,4,5,6端子間)
最大輸出電流Io	30mA(3,4,5,6端子間)
最大輸出功率Po	63mW(3,4,5,6端子間)
ⅡC 最大外部電感Lo	10mH(3,4,5,6端子間)
ⅡC 最大外部電容Co	4.0uF(3,4,5,6端子間)
最高輸入電壓Ui	28V(1,2端子間)
最大輸入電流Ii	93mA(1,2端子間)
最大輸入功率Pi	0.66W(1,2端子間)
最大內部等效電感Li	0mH(1,2端子間)
最大內部等效電容Ci	2.5nF(1,2端子間)

EMC數據

電快速瞬變脈沖群抗擾度	依據標準:IEC 61326-1;A級
浪涌(沖擊)抗擾度	依據標準:IEC 61326-1;B級
射頻電磁場輻射抗擾度	依據標準:IEC 61326-1;符合基本要求
靜電放電抗擾度	依據標準:IEC 61326-1;A級
射頻場感應的傳導騷擾抗擾度	依據標準:IEC 61326-1;符合基本要求
低頻共模傳導	依據標準:IEC 61326-1;符合基本要求

使用環境

連續工作溫度	-20℃~+60℃
貯存溫度	-40℃~+80℃
相對濕度	10%~90%
環境要求	周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應營銷，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易燃、易爆的物質
測量范圍最終值的典型偏差三	A級

連接參數

剛性導線可用橫截面范圍	0.5~2.5mm2
柔性導線可用橫截面范圍	0.5~2.5mm2
最小導線橫截面AWG	12
最大導線橫截面AWG	24
剝線長度	8mm
螺紋	M4
連接方式	螺釘連接
最小緊固扭矩	0.5 Nm
最大緊固扭矩	0.6 Nm
